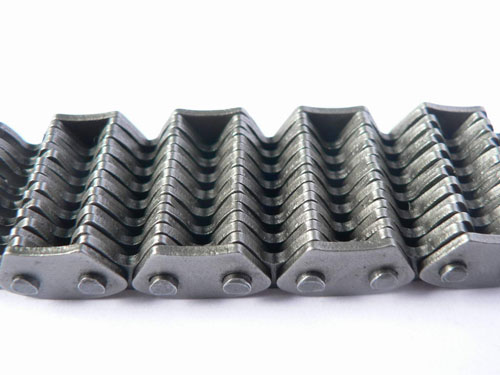

齒形鏈鏈板的主要作用有哪些
齒形鏈鏈板是輸送設備的傳動機構，在漸開線齒形鏈鏈板機構中，鏈輪的軸截面內，繞進鏈輪的鏈板與齒形鏈鏈板輪之間存在唯一接觸點內，當節距和齒數確定后，嚙合線和鏈板齒廓線可以按照電機的傳動來進行運轉。
齒形鏈鏈板在制作工藝上采用的沖裁整修復合模沖裁的整修方法，還可以進行擠光整修以及刮削整修的方法來進行制作。齒形鏈鏈板的鏈板銷孔兩側有長短扇形槽各一條，相鄰鏈板在同一銷軸上左、右相間排列。銷孔中裝入銷軸，并在銷軸兩側的短槽中嵌入與之緊配的軸瓦。這樣由兩片軸瓦和一根銷軸組成了一個鉸鏈。兩相鄰鏈節作相對轉動時，左右軸瓦將各在其長槽中擺動，兩軸瓦內表面沿銷軸表面滑動。由于齒形鏈鏈板的軸瓦長等于鏈寬，舍得在運轉時的承壓面積大，而使得壓力減小。當鉸鏈內的壓力相同時，齒形鏈鏈板式所能傳遞的載荷約為圓銷式的兩倍，又因為齒形鏈鏈板與銷軸表面是滑動摩擦，所以磨損仍較嚴重。齒形鏈鏈板板要錯排列，通過銷軸聯接而成。鏈板兩工作側邊為直邊，夾角為六十度或是七十度，由鏈板工作邊與鏈輪齒嚙合實現傳動。齒形鏈鏈板軸可以是圓柱銷軸，也可以是其它形式，連接兩鏈片的一對棱柱銷軸，鏈節相對轉動時，兩棱柱可相互滾動，使得鉸鏈磨損減少。齒形鏈鏈板的載荷沿全鏈寬均勻分布，以滾動摩擦代替滑動摩擦，故顯著地減小了有害阻力。鏈節相對轉動時，滾動中心變化，實際節距隨之變化，可補嘗鏈傳動的“多邊形效應”。
我國近年來，隨著輸送設備產業的高速發展，使得輸送設備配件設施技術的發展也是十分迅速的。由于齒形鏈鏈板在生產輸送作業運轉中，不僅可以高效率地發揮傳遞動力的優點，還可以為各工業企業降低維修的成本，因此被廣泛地應用在各工業企業的生產輸送作業領域中。www.59to.cn整理發布。
